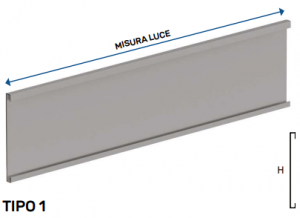

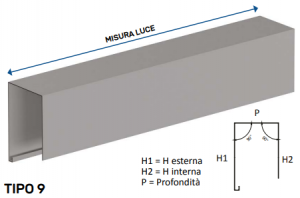

P 97 Frangisole Autoportante ad Argano con Manovra o Motore Escluso Velette

Descrizione

MISURE TECNICHE P 97

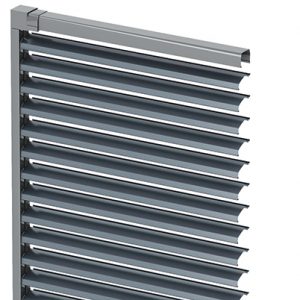

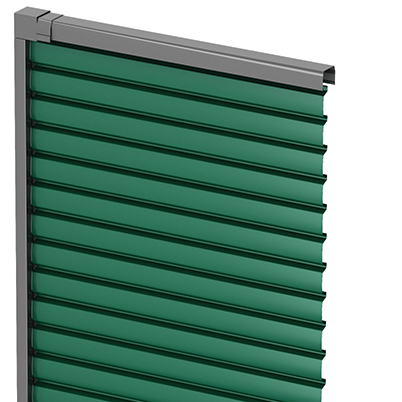

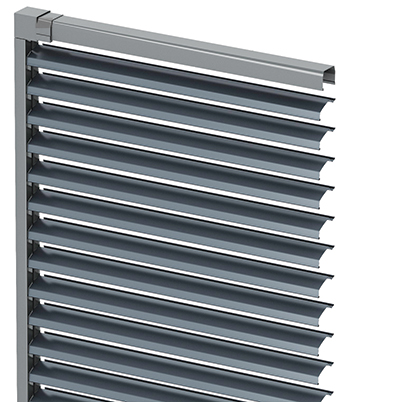

Guide laterali autoportanti in alluminio estruso 85x45mm verniciate nei colori RAL. Meccanismi di azionamento a bilanciere frizionati, in zama non trattati con funzione di posizionamento lamelle a 37° in fase di discesa, chiusura automatica delle stesse a frangisole abbassato, e posizionamento orizzontale in fase di risalita.
Movimentazione di salita e discesa per mezzo di catena acciaio al carbonio ad elementi snodati.
Sistema di sganciamento automatico di sicurezza in caso di ostacoli in fase di discesa.

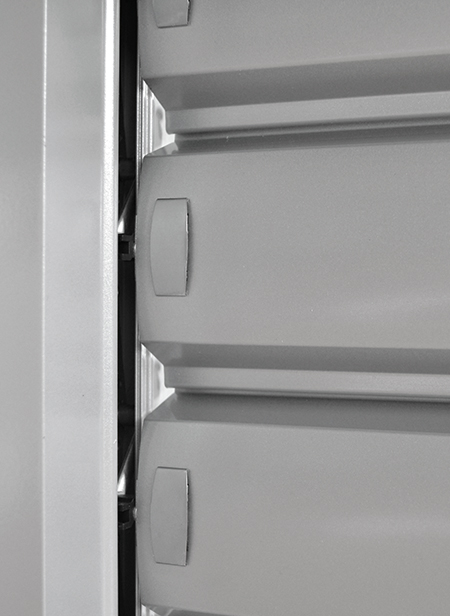

Pivotti in pressofusione zincati collegati fra loro da cerniere in acciaio inox a passo costante.
Il frangisole dispone di sistema antisollevemento delle lamelle dall’esterno sia in posizione chiuse che aperte.
Cassonetto ad U in acciaio zincato nel quale alloggia il motore elettrico ed alberi di trasmissione.
Comando a motore elettrico asincrono monofase 230V-50HZ valore IP54 con protezione termica, freno elettromagnetico, gruppo finecorsa automatico con arresto superiore ed inferiore, corredato di 0.50 ml di cavo quadripolare 4×0.75 e connettore femmina cablato (esclusa pulsantiera).
Compreso Kit per montaggio guide, viti con tasselli e spessori compensatori per fuoripiombo.

DIMENSIONE LARGHEZZA MASSIMA E MINIMA2800 mm – 570 mmDIMENSIONE ALTEZZA MASSIMA E MINIMA4000 mm – 500 mmSUPERFICIE MASSIMA9 mqLARGHEZZA DI NICCHIA MINIMA MOTORE130 mm

PROFILO

DIMENSIONE LARGHEZZA MASSIMA E MINIMA2800 mm – 500 mmDIMENSIONE ALTEZZA MASSIMA E MINIMA4000 mm – 500 mmSUPERFICIE MASSIMA6,5 mqLARGHEZZA DI NICCHIA MINIMA ARGANO130 mm

PROFILO
